V.O. 28-07-2019
rev 27/11/2024


* Test sur un Module Transceiver HC12 V2-4 avec PIC12F1840 ..28/07/2019
* Resultats de portée (Version 2-4)
* 2em Test Reseau de 4 mesures de Temperatures distantes en mode FU2 ( V 2-4 avec 18F26K22 07/09/2019
* Reduire la consommation ?

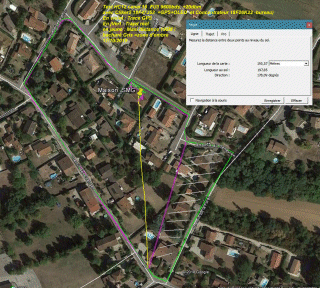

* Essais de Portée avec 2x HC12 (Version 2-6) (16/10/2019)
* 3em Test Concentrateur 4 modules HC12 en mode FU3 9600 ( 18F26K22,18F47J53,12F1840 ..20/10/2019)
* 4em Test avec 2 Nouveaux HC12 reçus (en V2-4). BAD SERIE !
* 5em (reprise de )Test avec 2 autres HC12 neuf mais toujours en V2-4 (mai 2021)
* Essais avec modules GT38 (nov 2024)

recapitulatif : HC12_Tests_2021_2019.xls

Test modules tranceiver HC-12 version 2-4
28/07/2019



datasheet




HC12 #01 coté RECEPTEUR

relié au PC via cordon USB #3 LTTL (connecteur plat 6 pins)
pin 1 HC12 -- +VCC du cordon USB
pin 2 HC12 ---0V
pin 3 HC12 RX <---- Vert -------- Prolific clavier Teraterm 9600,8,N,1
pin 4 HC12 TX -----> Blanc -------prolific Ecran
pin 5 HC12 SET ---- 0V


Test mode AT:

AT+V
www.hc01.com HC-12_V2.4
AT+RX
OK+B9600
OK+RC001
OK+RP:+05dBm

nota:
Channel 100 is 473.0MHz.
Channel 2 is 441.4MHz.
Channel 1 is 433.4MHz.

Attention :
AT+B19200
OK+B19200
AT+FU2
OK+FU2,B4800 <-- le fait de mettre FU2 ou FU1 , reduit la vitesse à 4800 !

note:
AT+SLEEP
After receiving the command, the module enters sleep mode after exiting from AT, the
working current is about 22µA, and this mode doesn’t allow serial port data
transmission. Then enter AT setting state again, and the module will exit from sleep
mode automatically.
e.g.:When wireless data transmission is not needed, to save power, send “AT+SLEEP”
command to module, and the module returns “OK+SLEEP”.
essai non concluant .. à suivre

Tous les modules sont équipés d'une Antenne "RESSORT" L=~22mm dia ~5mm



HC12 #02 coté Emetteur

L' emetteur HC12#02 est configuré COMME le HC12#01
meme vitesse en Bauds, meme Canal , meme mode.


Un PIC12F1840 est utilisé pour envoyer toutes les secondes, la mesure
de température issue d'un capteur O.W.S. DS18B20.
via la sortie UART1 du PIC., TX -> RX du HC12 #2
Une led associée à la sortie RAx du PIC , peut etre commandée par le PC (HC12#1 coté Recepteur
Le PIC peut aussi recevoir des infs du HC12#01 sur sa Pin RX UART.
Le Recepteur distant HC12#01 pourt demander un changement de puissance sur le HC12 #02
ou demander l'allumage ou extinction de la led (coté PIC)

Le recepteur HC12#01 affiche sur l'ecran Terminal PC ce qu'il reçoit
et peut envoyer une commande via le clavier terminal PC
Le PIC etant programmé pour pouvoir reconnaitre la commande et ensuite l'executer
Le PIC passant momentanement son HC12#02 en mode AT ..
via une sortie du PIC --> pin SET du module HC12

La consommation des modules est d'environ 16 à 17mA .
Ne change pas en emission ???


Le schema :

#define OWS_Pin &PORTA,2
#define Led_Rouge LATA.F0 // RA0
#define SET_Pin LATA.F1


Software :

// rajout commande choix puissance à distance PU=x avec x de 1 à 8 => commande AT+P1 à AT+P8
// portée maxi 25M à travers 2 murs et 1 cloison
// PIC12F1840 Dip8 + HC12
// envoi chaque sec valeur de l'indice 0 à 65535 + mesures capteur DS18B20
// si reception par HC12 distant , analyse la commande recue et reagit
// ex de cde distance LED=1 ou LED=0 , concerne la led sur RA0 du PIC12F
// mode P8 maxi activé et FU04 1200 bauds
// conso moyenne 25mA
// et 11mA en mode AT ( pin SET du HC08 au 0V)
// revient à 25mA en laissant SET à 1 ( en l'air , pullup interne
// MCU presque FULL en RAM !!!!!!!!!!!!!!!!!!!!!!!!!
// Used RAM (bytes): 237 (99%) Free RAM (bytes): 3 (1%)
// Used ROM (program words): 2269 (55%) Free ROM (program words): 1827 (45%)
// 9600 bauds maxi avec HC12 en mode FU3
// 1200 bauds en mode FU4

projet MikroC : Test_HC12_Transceiver_433Mhz.zip
source C : _12F1840_UART_RA4_RA5_IT_Timer1_HC12_DS18B20_190716.c

Résultats obtenus :

Le Recepteur HC12 #01 est placé dans mon bureau, connecté au terminal TERTERM PC
Toutes les secondes la mesure de temperature s'affiche sur l'ecran , précdée d'un indice incrmenté
pour verifier l'evolution .. affichage déroulant stocké dans un fichier log.

Osc stable ..OK

Compilateur : MikroC 7.5.0
Directory :C:\_MikroC\_MesProjets_MikroC\_HC12_Transceiver_433Mhz
Projet :12F1840_UART_RA4_RA5_IT_Timer1_HC12_DS18B20.mcppi
Source :_12F1840_UART_RA4_RA5_IT_Timer1_HC12_DS18B20_190716
MCU :12F1840 DIP8 Config: P12F1840_Fosc_Interne_16MHz.cfgsch
POWER_SUPPLY: 4.5V
Attention :Pin 1 =VDD pin 8=Gnd
Capteur OWS DS18B20 sur RA2 Led sur RA0 pin SET sur RA1
HC12 FU2 mode
UART1 1200,8,N,1 pin2=RA5=RX Pin3=RA4=Tx r
Test registres DS18B20
Family Code : 28 ID1= FF4715811603 CRC= 24
IT UART RA4-RA5 & Timer1

1 DS#1= 28.20
2 DS#1= 28.18
3 DS#1= 28.18


coté recepteur !

1 DS#1= 28.20
2 DS#1= 28.18
3 DS#1= 28.18
4 DS#1= 28.24
... etc ..
93 DS#1= 28.62
94 DS#1= 28.62

Test de Portée:
Dans le Jardin , je deplace l'emetteur de 1m à la fois, jusqu'à ce que la liaison soit perdue. ( plus de progression de l'indice !)
Liaison déja perdue au dela de 17M ( 1 mur et 1 cloison à traverser)

Ce meme test réalisé avec d'autres configurations :
Mode FU3 9600 bauds , ou mode longue portée FU2 1200 bauds
guere mieux .. je suis loin des portées obtenues par des collègues : Distance > 110M


modele HC12 ?
acheté sur Ali... suivant ce lien
mes modules reçus n'ont AUCUN MARQUAGE sur la face arrière !
contrairement aux 2 photos de gauche qui montrent un marquage éloquent

alors que sur l'annonce il y avait sur la photo arrierre :


Ces 4 modules , identhiques, sont equipés d'un quartz 30.00MHz et d'une Puce SI 4463 1B


vu les pauvres resultats obtenus en terme de distance <17M ,
cela pourrait s'expliquer avec des "FAKES" contrefaçons.
Donc TRES décus ! car la portéee ne depasse que de peu ,celle d'un couple BlueTooth RN41.(20M).

A suivre avec d'autres modules ..marqués ..

07/09/2019

Eh BEN NON !

il s'avere que ces modules ne sont plus distribuées en Europe avec la possibilité d'utiliser la puissance maxi 100mW.
même si les modules presentent le marquage complet au dos.
suivre cet échange de post sur Fantaspic.fr , à ce sujet.
D'apres ce document :
'annexe A7 du Tableau National de Répartition des Bandes de Fréquences
Puissances Apparentes Rayonnées (PAR)
PAR limitée à 10 mW dans la bande 433 MHz (sans licence) 433.050 à 434.790
donc la gamme couverte par le HC12 en 100 canaux.

TEST Reseau de 4 mesures de Temperatures distantes
avec 18F26K22
Plutôt que de les benner , je vais donc les utiliser en optimisant les distances inter-modules HC12.

Coté MAITRE :

Alimentation Batterie LI-Ion 4.0V , 3600mAH
Mesures : => U=3.78V, consommation globale I=20 à 22mA
un PIC18F26K22 servira de CONCENTRATEUR ( HC12 jaune Maitre) pour interroger les differenst modules (ESCLAVES) environnant.
pour celà , toutes les 5 secondes , le maitre change de canal pour interroger l'esclave suivant , correspondant (sur son meme canal !)
J'ai conservé une vitesse de 9600 bds et le mode FU3, vu que , de toute façon ,le mode LONGUE PORTEE ,
FU04 à 1200 bauds, n'est plus accessible en France .. (et en Europe) ???).
à noter : en mode FU04, on est forcément à 1200bds..or pour modifier les parametres ,il faut etre à 9600 bauds
ce qui impliquerait de changer la vitesse de l'UART en cours de programme.. c'est faisable !
mais pas la peine de se compliquer la vie, puisqu'on reste ici à 9600bds

There are two ways to enter command mode:
1. while energized, pull Pin 5 (“SET”) low
2. disconnect the power supply,
connect Pin 5 (“SET”) to GND,
re-energize the module
When the second method (pin 5 “SET” tied to ground before power is applied), the
module always enters command mode with the serial port configured for 9600bps, 8
data bits, no parity, 1 stop bit, irrespective of any previously configured
settings.

Il faudrait donc une sortie collecteur ouvert du PIC pour commander la pin SET ,
pour ne pas mettre un etat ZERO , meme fugitif , à la mise sous tension de l'ensemble PIC + HC12.

apres etre passé en mode AT, des la 1ere commande.( AT+C0XX XX = numero de canal)
Le maitre dialogue avec le HC12 , avec UART1 , mode interrupt sur RX UART1,
il effectue une mesure de temperature locale via une sonde OWS DS18B20
un UART3 TX bit bang (19200 bds) sert à ESPIONNER tout le traffic
j'ai conservé la possibilté d'utiliser UART2 ..pour une future connection ..
Le maitre, balaye 4 HC12 distants sur les cannaux 010,012,014,016
j'ai laissé un GAP de largeur 1 canal =400Khz entre chaque ,pour bien les separer.
Le maitre envoie ensuite une invitation à entrer un mesage et se met en écoute ,
pendant une fenetre temporelle de 3 secondes
pendant ce laps de temps, il peut donc recuperer une info "Msg=xxxxxxxx"
ou une commande prédéfinie :
"LEDR=1, ou LEDR=0 ou LEDV=1 ou LEDV=0
ce qui aura pour effet d'allumer ou eteindre la Led R ou V connectée au 18F26K22.
puis , au bout des 3 secondes ecoulée, Envoie SA MESURE de temperature à l'esclave .. ( qui en fera ce qu'il veut !)
La boucle principale se ferme apres la liaison au 4em HC12 distant, elle s'effetue en 26,8 secondes.

Configuration de tests

Necessite 3 terminaux PC YAT ( + 3 cordons Prolifics USB/TTL)
1 terminal Espion sur le concentrateur
1 terminal sur HC12 Rose canal 010
1 terminal sur HC12 Bleu canal 016 (avec PIC12F)




Eclave #1 = HC12 Bleu distant canal #016

relié à un PIC12F1840 MCU en DIP8 dialoguant via l'UART1
Alimentation : 3 piles AA 1,5V
Mesures : U=4.42V consommation globale = 16.4mA
schema: comme ICI, mais sortie UART3 TX au lieu de la Led
J'ai rajouté un UART3 soft (9600 bds) pin RA0 pour ESPIONNER le trafic sur un terminal YAT

A l'init du PIC12F1840, le HC12 (Rose)est configuré :

(11:29:36.512) OK
(11:29:36.544) OK+C016
(11:29:36.544) OK+FU3
(11:29:36.585) OK+B9600
(11:29:36.585) OK+RC016<CR>

nota: version firmware
AT+V
www.hc01.com HC-12_V2.4

et il faut attendre l'interrogation par leconcentrateur pour voir arriver la mesure de temperature du HC12 distant canal~#16
car il (concentrateur) balaye successivement les canaux de 010 ,012,014,016 celui ci voit alors arriver en réponse du PIC12F
(11:29:42.676) 1 HC#016= 22.37
détails :
Le PIC12F effectue une mesure de temperature locale ( devenant donc distante) via une sonde OWS DS18B20
Ce PIC tourne avec une boucle principale calée sur delay 3sec + timeout 25 secondes = 28 sec ,
durée un peu superieure à la duree de boucle du CONCENTRATEUR (26.8sec)
La sortie de cette boucle ( Timer1 Timeout 25sec) se fait normalement sur l'evenement interruption UART1
Cet evenement est le TOP synchro de la liaison..
Pendant ce temps, le PIC a largement le temps d'effectuer SA mesure de temperature !
le HC12 recevant l'invite de dialogue emise par le CONCENTRATEUR : "Waiting msg!"
il renvoit ,au Concentrateur cette mesure de temperature , precédée par l'entete "Msg="
La liaison se termine par la reception de la mesure de temperature envoyée par le concentrateur
et donc ensuite phase d'attente..26sec
nota:
ce PIC en DIP8 ne peut pas envoyer d'autres infos en plus ..Humidite,Pression,
car pas assez d' E/S et de RAM !


Eclave #2 = HC12 Rose distant canal #010


ce HC12 est simplement relié à un Terminal YAT 9600 bauds
Alimenté via le cordon USB Prolific
il peut emettre un message quelconque Msg=Hello au Concentrateur , des qu'il recoit l'invite "Waiting Msg"
En dehors de cette fenetre temporelle de 3 sec maxi .. pas d'envoi possible.
Il peut aussi envoyer un message specifique :
commande pour allumer ou eteindre la led R ou V sur le concentrateur
LEDR=1 , LEDR=0, LEDV=1,LEDV=0.
La liaison se termine par la reception de la mesure de temperature émise par le concentrateur
et donc ensuite phase d'attente...26sec


Eclave #3 = HC12 Vert distant canal #014
Helas!
A la suite d'une fausse manip, inversion connectique, mon HC12 Vert est à moitié Mourru !
Il recoit bien l'info concentrateur , mais je ne peux plus dialoguer en mode AT avec lui,
ni envoyer de message ( je suppose que l'entree RX du HC12 est HS !) .

CH14 2773 DS#1= 23.62 <---- temperature mesurée par le concentrateur 18F26K22
Waiting msg ! <---- malheureusement , entree HC2 RX HS .. on ne peut rien renvoyer
CH14 2777 DS#1= 23.62
Waiting msg !
CH14 2781 DS#1= 23.62

ce qui donne ce tableau d'echange

Software :

Coté Maitre (Concentrateur) PIC18F26K22 :
Concentrateur_HC12_18F26K22_190907.zip
source : P18F26K22_Concentrateur_HC12_190904.c
chargeur : P18F26K22_Concentrateur_HC12_190904.hex

Cote Esclave PIC12F1840 :
Esclave_HC12_12F1840_190907.zip
source : _12F1840_UART_RA4_RA5_IT_Timer1_DS18B20_HC12_esclave016_190907.c
chargeur : 12F1840_UART_RA4_RA5_IT_Timer1_HC12_DS18B20_190907.hex

Objectif
REDUIRE LA CONSOMMATION :

Situation de départ :
test sur module (seul ) HC12 Bleu canal 14 ,
mode FU3 ,
relié à terminal PC YAT à 9600 bauds via un cordon Prolific USB/TTL
test mode SLEEP :

Nota: passer en mode AT ou en mode SLEEP .. meme effet !

Teste en mode FU2 à 4800 bauds (IMPOSES !) , terminal à 9600bds

pour continuer en mode AT , il FAUT changer la vitesse du terminal à 4800 bauds !
Test avec en face le module HC12 Jaune ( recupéré de la platine concentrateur)
HC12 Jaune relié à Terminal YAT 9600
Module reconfigué pour 4800bds mode FU2 et meme canal 014

(18:06:19.897) AT
(18:06:19.935) OK
(18:06:34.021) AT+RX
(18:06:34.063) OK+B4800
(18:06:34.090) OK+RC014
(18:06:34.170) OK+RP:+20dBm
(18:06:34.217) OK+FU2

Envoi depuis HC12 jaune

E------> (18:04:37.149) HELLO CHAPS ,ARE YOU FINE
R<---- (18:04:53.383) YES and yourself ?

coté HC12 Bleu :
R<------(18:04:37.663) HELLO CHAPS ,ARE YOU FINE
E------->(18:04:52.881) YES and yourself ?

La consommation passe de <12µA au repos,
mais monte aussitot à 16mA que ce soit en Emission ou en Reception
si on passe en mode SLEEP .. plus de communication ?

Enregistrement de la consommation
du HC12 distant : PIC12F1840 + HC12 canal 16 en mode FU2 (4800 baud)
Interrogé par le concentrateur 18F26K22+HC12 explorant les canaux 10,12,14,16 sequentiellement ,
avec un cycle complet de 26 secondes

Usage du multimetre FI515 en mode enregistrement mA
avec cordon special liaison Opto-Isolée RS232 DB9 F + Cordon TU-S9 DB9-M ------- USB
Programme d'application : D:\FI5151\Bs8151xV4.exe

Mesure de la Consomation globale en sortie alim 3 piles AAA (4.7V )



La Capture terminal YAT en ESPION sur concentrateur PIC18F26K22 ( via UART3) ,
demandant la mesure au HC Cannal 016 avec Horodatage activé.. est collée dans l'enregistrement
La consom. baisse notablement entre les interrogations ..
Vu le niveau mini, il ne me parait pas utile de mettre en plus le PIC12F en sommeil ,entre les demandes de mesure..

13/10/2019
1er TEST avec 2 nouveaux HC12 version 2-6, en mode FU2 4800bds
aimablement prétés par PSPIC

1er New Module (PSPIC) connecté 18F26K222 Concentrateur HC12 (LOCAL)
COM3 9600 bds
avec pin SET au GND (0V)

AT
OK

AT+V
www.hc01.com HC-12 v2.6

modif pour passage en mode FU2 4800 bds et canal #010
AT+FU2
OK+FU2,B4800

AT+C010
OK+C010

AT+RX
OK+B4800
OK+RC010
OK+RP:+20dBm
OK+FU2

de meme pour :
2em New Module (PSPIC) connecté sur PIC12F1840 ( DISTANT)
AT+V
www.hc01.com HC-12 v2.6

modif pour passage en mode FU2 4800 bds et canal #016

3em module (ancien HC12 Bleu) connecté sur Terminal YAT ( à 1M)
AT+V
www.hc01.com HC-12_V2.4
modif pour passage en mode FU2 4800 bds et canal #014

Test avec GPS / clicker 18F47J53 + OLED (tres peu visible en plein jour )
Resultats décevant ..44M de portée
HC12 Canal 16 en mode FU2 4800 alim 4.25V ( et 4.5V coté Concentrateur)
voir Concentrateur_18F26K22_Log_complet_191016.log
extrai ci dessous :

(11:34:12.180) Envoi Cde Set channel : AT+C010
(11:34:14.180) Retour: OK+C010
(11:34:14.242) Changement Canal OK
(11:34:14.367) à l'ecoute du CANAL 10
(11:34:17.399) CH10 1188 DS#1= 19.93
(11:34:19.446)
(11:34:19.446) Envoi Cde Set channel : AT+C012
(11:34:21.461) Retour: OK+C012
(11:34:21.508) Changement Canal OK
(11:34:21.633) à l'ecoute du CANAL 12
(11:34:24.664) CH12 1189 DS#1= 19.93
(11:34:26.711)
(11:34:26.727) Envoi Cde Set channel : AT+C014
(11:34:28.727) Retour: OK+C014
(11:34:28.789) Changement Canal OK
(11:34:28.899) à l'ecoute du CANAL 14
(11:34:31.945) CH14 1190 DS#1= 19.93
(11:34:33.977)
(11:34:33.992) Envoi Cde Set channel : AT+C016
(11:34:36.008) Retour: OK+C016
(11:34:36.055) Changement Canal OK
(11:34:36.180) à l'ecoute du CANAL 16
(11:34:39.180) Msg reçu : 3;4.197149;45.824413;22
(11:34:39.242) CH16 1191 DS#1= 19.93
(11:34:41.273)


conditions de test :
rafraichissement ~30sec ( cycle du concentrateur pour explorer 4 modules HC12
et accorder 3 sec pour repondre à chacun)

alim 3 piles AAA LR6 Alkaline ,
via module KEIWEISI USB F/M LCD indicateur Volt/mA
indique 4,22V
Mesure au multimetre Aux bornes des piles
4.53 V à vide, et 4.35 V en charge




* A noter la possibilité de renvoi automatique d'un message avec le terminal YAT
Send
... Automatique Response
........ Trigger ..... Any line
......... Response .. [ Send Text]
donc sur canal 14
quant il reçoit Waiting msg !
renvoi automatiquement Msg=OK sur canal 14 (message predefini dans le champ Send Text)


Test de Portée (provisoire):

Portée mesurée : >20M
de mon bureau jusqu'à un angle eloigné .. PIC12F +HC12 posé au sol (ce qui n'est pas une solution ideale)
manque d'espace pour tester plus loin ..
mais pour aller dehors, il faut changer de solution : voir ci-dessous TRACKER HC12

Maxima distance atteint : 44M seulement .

2 em TEST avec les 2 nouveaux HC12 version 2-6
mais en mode FU3 et 9600 bds

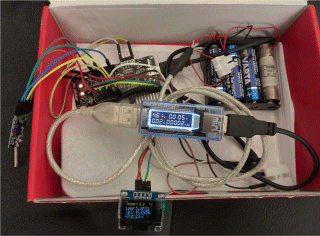

Montage de test :
Partie DISTANTE !

Repérage raccordement des fils sur pins module HC12 (canal 016)
Utilisation du Clicker2 18F47J53 comme partie Distante envoyant ses coordonnées GPS

LE HC12 Distant sur canal 16 , avec GPS:	details connectique	affectations des pins	le HC12 canal 12 avec PIC12F1840 + capteur

DIAGRAMME des échanges

SOFTWARE :

Coté DISTANT : CLICKER2 18F47J53

Avec carte Clicker2 18F47J53 + GPS Unlox 7N + Ecran OLED SD1306
Alimentation 3 piles AA de 1,5V ... 4.85V mesuré
Software reduit :
Enlevé la partie mesure de temperature
Synchro cycle sur reecpetion "waiting msg !"
qui permet ensuite l'acquisition mesures GPS, et l'envoi des ses datas
L'OLED affiche le numero de trame en cours et les donnees relevées par le GPS


le numero de trame doit evoluer toutes les 5 secondes, sinon, c'est qu'on perd la communication.

Dossier:C:\_MikroC\_MesProjets_MikroC\_18F47J53_GPS_UART1_UART2_DS18B20_OLED
Projet:Clicker_18F47J53_UART1_Oled_GPS7N_UART2_HC12_canal16_191017.mcppi
Source : Clicker_18F47J53_UART1_Oled_SSD1306_GPS7N_UART2_HC12_canal016_FU3__191017.c
Autres : OLED_I2C2_190801.c , OLED_I2C_190801.h , OLED_Tables_1908.h

Hardw: PIC Clicker 18F47J53
Oled SSD1306 128x32 0.96
GPS UBlox 7N
UART2

Power supply: 5V via USB
MCU : 18F47J53_QFN_44pin
UART1 HC12 4800,8,N,1 TX pin RC6 , Rx pin RC7
UART2 mapped 9600,8,N,1 GPS TX -> Rx pin RD5-RP23
pin RD6-RP22 -> Espion Terminal
Infos affichées via UART1 modulées en fonction de BP1 et BP2
Bus I2C pour Ecran OLED SD1306 128x32
RD0 --> I2C2 -> SCL OLED
RD1 --> I2C2 -->SDA OLED
ou 4 lignes de 20 cars 6x8p

Init UART à 9600 bauds si config usine ! pour acces cdes AT sur HC12
conf actuelle :
OK+B9600
OK+RC016
OK+RP:+20dBm
OK+FU3

Source : Clicker_18F47J53_UART1_Oled_SSD1306_GPS7N_UART2_HC12_canal016_FU3_191019.c
chargeur: Clicker_18F47J53_UART1_Oled_GPS7N_UART2_HC12_canal16_191019.hex

Partie FIXE :

Concentrateur BASE 18F26K22 + HC12 version 2-6
Log des echanges sur terminal YAT
Alim 3,2V à 4,5V
Software modifié pour ne dialoguer que via le canal #016
Cycle reduit de 30 sec à 5 sec
La base interroge le HC12 distant toutes les 5 secondes
et attent entre temps, une reponse du HC12 distant , commençant par "KML,"

Source : P18F26K22_Concentrateur_Special_HC12_Canal16_FU3_9600_191017.c
Chargeur : P18F26K22_Concentrateur_Special_HC12_canal_16_FU3_9600_191017.hex


Resultat :

Nota : Base à Altitude 217M ,Maxir=223M Mini = 206M
Mesures effectuées par temps Nuageux et pluvieux...

Boulette : Le HC12 Local sur la BASE 18F26K22 etait alimentée en 3,2V au lieu de 4,5V.
( à cause que mon Pickit2 ne programme correctement mon 18F26K22 qu'en dessous de 3,4V) .. Probleme jamais résolu ..
et j'ai oublié de remonter la tension à 4,5V pour les tests ..
Le HC12 distant etait alimenté via ses 3 piles de 1,5V => 4.85V
( Le module LCD USB pour mesure U/Ien serie avec l'alim USB n'était pas installé, pour ne pas affecter la tension d'alim HC12 et GPS)




120 points GPS OK.. sur une collecte de 190 points
Perte de liaison dans la Zone d'ombre ,à L'EST ..
La distance Maxi obtenue est de 195 M .. à l'extreme sud
et 130 M à l'extreme OUEST.
les datas GPS récupérées ont été incluses dans un gabarait fichier *.KML pour etablir le tracé VIOLET sur Google Earth
J'ai rajouté un Trajet "VERT" reprensentant le TRAJET REEL effectué à Pied.

Conclusion premiere : Tres bon Resultat de Portée
sans doute , favorisé aussi par la topologie du terrain, vu que la base est sur un point HAUT .

3em Test avec CONCENTRATEUR sur 4 modules HC12 mixtes (2 versions differentes)

en mode FU3 9600bds sur les 4 clients. (dont 1 aux abonnés absents)
le Concentrateur, PIC26K222 :
est equipé d'un module HC12 Version 2-6 ,
interroge les 4 modules chaque 5 sec ,
envoie SA propre mesure de temperature ,
invite à repondre , via "Waiting msg !"
capté par une machine d'état .
Le cycle complet de balayage des 4 modules distants s'effectue en 25 secondes.
Chaque HC12 dispose de environ 4sec pour répondre.
un HC12 doit repondre soit avec l'entete "Msg=", soit "KML,", soit "LEDx=y"
les canaux 10,12,14 peuvent donc allumer ou eteindre la led Verte ou Rouge du concentrateur.
Ceci est une maquette demontrant seulement quelques possibilites..

Exemple de dialogue ESPION concentrateur avec :
* module HC12 canal 10 v2-4... non connecté
* module HC12 canal 12 v2-4 connecté à Terminal YAT, en mode Auto Réponse. "Msg reçu : ici Canal 12"
* module HC12 canal 14 v2-4 avec PIC12F1840 : mesure de temperature DS18B20 "Msg reçu : from T#014: 21.93"
* module HC12 canal 16 v2-6 avec PIC18F47J53 : mesure GPS ."GPS= 4.197066,45.824489,234.7 "

17:28:13.592)
(17:28:13.657) Set channel : AT+C010
(17:28:14.606) Retour: OK+C010
(17:28:14.679) Canal OK
(17:28:14.802) à l'ecoute du CANAL 10
(17:28:19.487) CH10 1240 21.56
(17:28:19.994)
(17:28:20.123) Set channel : AT+C012
(17:28:21.009) Retour: OK+C012
(17:28:21.080) Canal OK
(17:28:21.204) à l'ecoute du CANAL 12
(17:28:25.850) Msg reçu : ici Canal 12
(17:28:25.920)
(17:28:25.920) CH12 1241 21.56
(17:28:26.415)
(17:28:26.415) Set channel : AT+C014
(17:28:27.429) Retour: OK+C014
(17:28:27.492) Canal OK
(17:28:27.616) à l'ecoute du CANAL 14
(17:28:32.269) Msg reçu : from T#014: 21.93
(17:28:32.339)
(17:28:32.339) CH14 1242 21.56
(17:28:32.836)
(17:28:32.837) Set channel : AT+C016
(17:28:33.852) Retour: OK+C016
(17:28:33.920) Canal OK
(17:28:34.044) à l'ecoute du CANAL 16
(17:28:38.696) GPS= 4.197066,45.824489,234.7
(17:28:38.773)
(17:28:38.773) CH16 1243 21.56
(17:28:39.259)
(17:28:39.329) Set channel : AT+C010

SOFTWARE :
maj : 20/10/2019

il y a donc 3 applications en jeu
Le concentrateur 18F26K22 :
projet :P18F26K22_Concentrateur_4xHC12_V2_6_FU3_9600_191020.zip
source : P18F26K22_Concentrateur_4x_HC12_V2_6_FU3_9600_191020.c
chargeur : P18F26K22_Concentrateur_4x_HC12_FU3_9600_191020.hex

La mesure de Temperature distante via PIC12F1840 et HC12 canal 014:
projet : P12F1840_UART_RA4_RA5_IT_Timer1_DS18B20_HC12_FU3_9600_canal_014_191020.zip
source : P12F1840_UART_RA4_RA5_IT_Timer1_DS18B20_HC12_FU3_9600_canal_014_191020.c
chargeur : P12F1840_UART_RA4_RA5_IT_Timer1_HC12_FU3_9600_C014_DS18B20.hex

la mesure GPS HC12 canal 016 via PIC18F47J53 (et affichage local OLED SSD1306):
projet : Clicker_18F47J53_UART1_Oled_GPS7N_UART2_HC12_canal16_191019.zip
source : Clicker_18F47J53_UART1_Oled_SSD1306_GPS7N_UART2_HC12_canal016_FU3_191019.c
chargeur : Clicker_18F47J53_UART1_Oled_GPS7N_UART2_HC12_canal16_191019.hex

Le HC12- canal 12 est simplement relié via un cordon Prolific USB/TTL à u n PC Terminal YAT
qui renvoi automatiquement "ici Canal 12" des reception d'un message .

4em TEST avec 2 Nouveaux HC12

Cde de 4 nouveaux HC12 le 17/10/2019
reçus le 08/11/2019, ....en version 2-4 ! et non V2-6 !
Test ici de 2 d'entre eux


Fort Heureusement, le marquage au dos est conforme !


08/11/2019
Reception des 4 nouveaux modules HC12
avec SET=0V
Test 1er configuration module :
AT+V
www.hc01.com HC-12_V2.4
AT+RX
OK+B9600
OK+RC001
OK+RP:+20dBm
OK+FU3
modif canal 001 -> 012
AT+C012
OK+C012
AT+RX
OK+B9600
OK+RC012
OK+RP:+20dBm
OK+FU3

consommation du module en mode SET=0 4.04mA
avec SET=1 => 16mA

Mise en service concentrateur 18F26K22 avec HC12 maitre version 2-6
en mode FU3 9600bds, balaye, les Canaux #010,012,014,016

Recoit bien le Canal #016
emis par PIC18F47J53+GPS+HC12 version 2-6 canal #16
avec ses datas GPS..

par contre , AUCUNE infos recues par les 2 nouveaux, HC12
configurés ,alors, respectivement en HC12 canal 12 et Canal 14

Nouveau test Bi-LATERAL entre ces 2 nouveaux HC12 version 2-4
un sur terminal COM 14 , nommé ici Gauche (Left on PC display )
l'autre sur terminal COM 3 nommé ici Droite (Right on PC Display)
les 2 sont configuées en Canal#12
et les echanges passent Bien

Ma conclusion est que ces 4 nouveaux HC12 ne sont pas conformes à la Datasheet
differences de frequence assignées aux numeros de canaux ?
Probablement lié à la precision /modele de quartz utilisés .(30MHZ).

TEST DE PORTEE 09/11/2019

Test #1 GPS avec 2 HC12 -seulement) neufs (et version V2-4) confgurés sur Canal 016

recuperation datas :

(12:17:11.591) GPS= .197132,45.824379,216.6
(12:17:37.185) GPS= .197166,45.824418,217.2
(12:18:02.778) GPS= .197199,45.824418,219.8
(12:18:28.372) GPS= .197199,45.824418,220.6
(12:18:53.981) GPS= .197215,45.824394,223.4
(12:19:19.574) GPS= .197166,45.824322,222.9
(12:19:45.699) x
(12:20:10.730) GPS= .197149,45.824251,219.9
(12:20:36.324) GPS= .197333,45.824418,217.1
(12:21:01.948) x
(12:21:27.479) GPS= .197350,45.824418,216.1
(12:21:53.120) x
(12:22:18.698) x
(12:22:44.229) GPS= 4.197066,45.824418,216.6
(12:23:09.822) GPS= 4.197183,45.824356,213.9
(12:23:35.416) GPS= 4.197166,45.824365,220.9
(12:24:01.009) GPS= 4.197149,45.824379,223.1

Anomalie : manque 4. sur les valeurs Latitude
petit bug suite remplacement entete de la ligne "KML," par "GPS= ", taille passée de 4 à 5 chars
et donc l'offset pointant sur la valeur 4, et depassait la position du 1er digit ..

SOFTWARE update:
P18F26K22_Concentrateur_4x_HC12_FU3_9600_191109.mcppi
P18F26K22_Concentrateur_4x_HC12_V2_6_FU3_9600_191109.c
P18F26K22_Concentrateur_4x_HC12_FU3_9600_191109.hex

p1=strstr(buffer1,"KML,"); if (p1>0) { // limitation taille message sur 2 ligne de 16cars *(buffer1+32)=0; UART3_Write_CText("GPS= "); UART3_Write_Text(buffer1+4); CRLF3(); p1=0; }

des trous de reception, et portée reduite !!
voir TEST_1_portee_new_HC12_V2-4__191109.kml

MAIS , apres verif. alim. par piles de l'emetteur HC12 GPS : Vcc=3.55V seulement
=> test à refaire !
3 piles neuves AA -> 4.91V à vide
4.65V en charge ( raccordées au montage PIC18F47J53+GPS+HC12)

2em Test :

****************************************
Pas mieux .... => BAD HC12 serie !
****************************************

Reclamation au vendeur le 15/11/2019 ..
doir me renvoyer un autre set ..
attente reception ...JAMAIS REPONDU

5em (reprise de) TEST avec 2 Nouveaux HC12
30/05/2021

Modules issus de la meme Cde de 4 HC12 le 17/10/2019, reçus le 08/11/2019,
....mais en version 2-4 ! et non V2-6 !
pour une tentative d'appairage de module
Rep"rage module #5 avec pastille orange .

TEST DIRECT :

Interface CHG340 USB / LTTL ( strap coté 3,3V)
Alim module par le +5V USB en sortie iterface CHG 340
Relié direct à Terminal YAT 9600 bds : Terminal_HC12_www_hc01_com_202105.yat
pint SET reliée au 0V GND

AT
OK
AT+V
www.hc01.com HC-12_V2.4
AT+RX
OK+B9600 <--------- Speed par defaut
OK+RC001
OK+RP:+20dBm
OK+FU3
AT+FU3
OK+FU3
AT
OK


Test entre 2 HC12 reliés à 2 terminaux YAT
9600bds via interfaces CHG340G (USB/LTTL)

COM20 =HC12 YELLOW
COM17 =HC12 VERT
échange OK

Test de base avec entrée SET du HC12 reliée au Gnd 0V :
pour verifier que les 2 HC12 puissent communiquer avec le meme mode et le meme canal 16 de frequence.
avec SET =0 le dialogue se fait sur chaque terminal avec son propre HC12 connecté via TX RX interface CHG340 USB/LTTL

La liaison SET sur HC12 est ensuite enlevée pour pouvoir echanger des messages .
Les messages transitent alors entre les 2 HC12 , via les AIR UHF 433MHz

test direct HC12 Yellow ))) ((( HC12 Vert

----------------------------------------
Test couple HC12 en direct sur terminaux
COM20 =HC12 BLEU
COM17 =HC12 VERT
échange OK
----------------------------------------
échange BAD avec
HC12 ORANGE defectueux .. reçoit OK, mais n'envoit rien au module distant ?
bien qu'il reponde en mode AT
HC12 VERT en face
----------------------------------------

Test de portée :
entre :
* Tracker GPS pour Tests Liaisons entre 2 Modules HC12
rappel : utilise un module 18F47J53 clicker + GPS uart U7 + OLED I2C SSD1306 + HC12 Jaune + capteur T° OWS DS18B20
le RX UART1 pour le GPS,
le TX Uart1 pour envoi sur HC12 ; envoi Temperature et coordonnees GPS toute les 3 sec
le RX UART2 pour reception HC12
et TX UArt2 pour debugging application sur terminal
alim via 3 piles 1,5 neuves => 4.6V
-----------------------------------------
18F47J53 sortie terminal -> CHG340G -> YAT COM20 9600
-----------------------------------------

Dossier:C:\_MikroC\_MesProjets_MikroC\_18F47J53_GPS_UART1_UART2_DS18B20_OLED
Projet:Clicker_18F47J53_UART1_Oled_DS18B20_GPS7N_UART2_2021.mcppi
Source : Clicker_18F47J53_UART1_Oled_SSD1306_DS18B20_GPS7N_UART2_9600bds__2021-0531.c
Autres : OLED_I2C2_190801.c , OLED_I2C_190801.h , OLED_Tables_1908.h

Hardw: PIC Clicker 18F47J53
Oled SSD1306 128x32 0.96
DS18B20 sensor
GPS UBlox 7N
UART2

Power supply: 4.5V
MCU : 18F47J53_QFN_44pin
UART2 for GPS 9600,8,N,1 TX pin RC6 , Rx pin RC7
UART1 for HC12 mapped 9600,8,N,1 TX pin RD6-RP22 , Rx pin RD5-RP23
pin RB4 output => cde SET (mode AT) HC12
Infos affichées via UART1 modulées en fonction de BP1 et BP2
Bus I2C pour Ecran OLED SSD1306 128x32
RD0 --> I2C2 -> SCL OLED
RD1 --> I2C2 -->SDA OLED
ou 4 lignes de 20 cars 6x8p

Config HC12
AT
Retour de HC12 local :
ERROR
AT+RX
Retour de HC12 local :
ERROR

Test Sonde OWS DS18B20 sur RA2 ........ sonde #6 avec cable long
Family Code : AA0D82381401 CRC= CD
Mesure DS18B20= 24.31°C

(14:22:09.228) Test Sonde OWS DS18B20 sur RA2 ... sonde avec cable tres court (douteuse sous 3,3V)
(14:22:09.371) Family Code : 28 ID1 = 976879971903 CRC= D0
(14:22:09.408) Mesure DS18B20= 24.43°C
(14:22:10.051)
(14:22:10.051) I2C2 init at 100Khz
(14:22:10.189) Check Device @ 120 on I2C2 HARDW is not found
(14:22:10.225) Check Device @ 116 on I2C2 HARDW is not found
(14:22:10.398) Check Device @ 118 on I2C2 HARDW is not found
(14:22:10.551) Check Device @ 120 on I2C2 HARDW found OK
(14:22:10.815) OLED init
(14:22:11.238) OLED ON
(14:22:12.011) Temper= 24.4 °C UART2, waiting GPS datas : KML : 5.197166,45.824527,220.7
(14:22:14.795) Temper= 24.5 °C UART2, waiting GPS datas : KML : 5.197166,45.824532,220.8
(14:22:17.577) Temper= 24.5 °C UART2, waiting GPS datas : KML : 5.197166,45.824532,221.2
(14:22:20.360) Temper= 24.5 °C UART2, waiting GPS datas : KML : 5.197166,45.824527,222.0
(14:22:23.143) Temper= 24.5 °C UART2, waiting GPS datas : KML : 5.197183,45.824499,222.3


-----------------------------------------
coté HC12 Vert sur terminal YAT alimenté via converteur USB TTL CHG340 cavalier sur 3,3V
reçoit les trames GPS au format KML
-----------------------------------------
Init UART1 9600bds
Retour Mappages pins UART1 et UART2 = 4 ..OK
00 ID1 = 000000000000 CRC= 00
OLED init
Lon : 5.197149 N Lat : 45.824379 E Alt : 230.5 Satel: 04 HDOP : 6.25 Fix: 1
Lon : 5.197149 N Lat : 45.824365 E Alt : 232.5 Satel: 04 HDOP : 6.26 Fix: 1
Lon : 5.197149 N Lat : 45.824365 E Alt : 232.7 Satel: 04 HDOP : 6.26 Fix: 1
Lon : 5.197149 N Lat : 45.824365 E Alt : 233.7 Satel: 04 HDOP : 6.26 Fix: 1
Lon : 5.197149 N Lat : 45.824365 E Alt : 233.8 Satel: 04 HDOP : 6.27 Fix: 1

La communication disparait au delà de 10M !
Conlusion :
RIEN A FAIRE avec ces HC12 NON CONFORMES ...

Synoptique Hardware :





Software coté PIC18F87J53 ( HC12 Jaune) :
projet : Clicker_18F47J53_UART1_Oled_DS18B20_GPS7N_UART2_2021.mcppi
chargeur : Clicker_18F47J53_UART1_Oled_DS18B20_GPS7N_UART2_2021-0531.hex
source : Clicker_18F47J53_UART1_Oled_SSD1306_DS18B20_GPS7N_UART2_9600bds_2021_0531.c
complet : _18F47J53_GPS_UART1_UART2_DS18B20_OLED_2021-05.zip



Test avec modules GT38 ( Novembre 2024 )

Utilisation du même montage à base de PIC12F1840 et module GT38 Bleu
pour emettre une mesure de temperature DS18B20 toute les 2 sec
vers un autre module GT38 Jaune distant , connecté à un terminal YAT PC .
un switch entre la Pin SET et 0V , permet d epasser le module en modte AT.
recevant cette info, et pouvant envoyer une commande clavier : Relay=1 ou Relay=0
commande traitée par le PIC12F.

ATTENTION : le GT38 dialogue à 9600bds en mode AT
en mode FU4 , la liaison entre les 2 GT38 , est à 1200Bds
Le PIC demmare à 9600bds, et apres init du module , commute ensuite à 1200bauds
du coté terminal YAT, 1200bds pour les echanges, sinon 9600 pour la config AT

Le software PIC12F8140 est prevu aussi pour foctionner avec un espion UART3 9600 bds sur RA0

mais en suppriant la possibilité de commande relais pin RA0

un Autre outil est utilisé: Cle USB SDR radio numerique avec apply Air SPY
Avec cet outil on visualise bien si le module EMET et sur quel canal ..

retour à la page principale
